振動電機內的磁場分布
日期：2015-04-29 作者：耐爾特機械

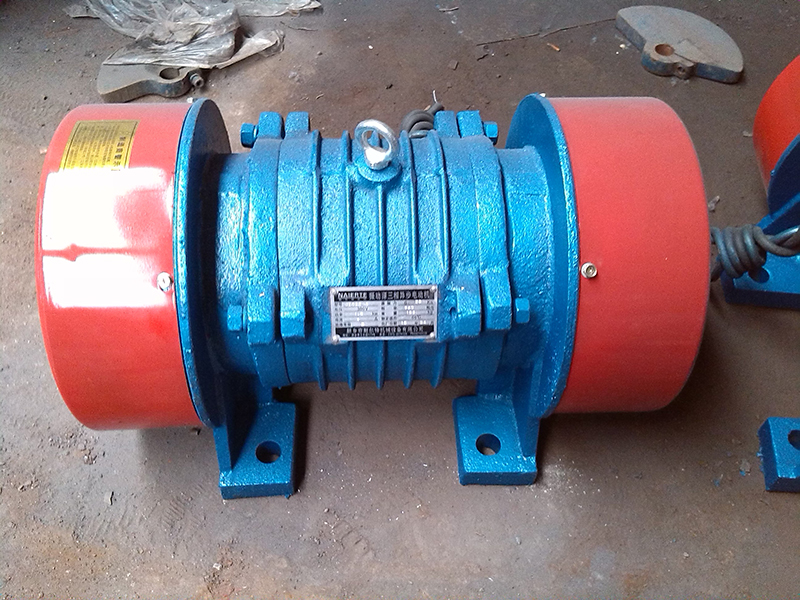

在永磁直線振動電機中，磁場主要是由永磁體引起，而且振動電機的運行速度及負載的變化都將會對繞組電流產生很大的影響。
故對電機內部磁場的分析，先從電機本體入手，分析電機空載時的磁場和感應電動勢。
該電機的圓筒式結構決定其可采用基于圓柱坐標系的軸對稱有限元分析，即僅需對任意角度下的軸剖面模型進行二維分析，就可得到電機內的磁場分布情況。
由于振動鐵心磁導率相對較高，大部分磁力線會從鐵心中穿過，磁力線比較密集，磁通的密度較大，在和永磁體中心平行的位置達到最大值。
但電機的自身特點也決定了有較多磁力線由永磁體外部的空氣中經過，漏磁較大。
尤其是當永磁體運動到鐵心端面部分時，隨著磁路磁阻的增加，漏磁也隨之加大。
磁通密度分布云圖表示了電機各部分的磁通密度值，矢量圖則描述了電機中各點磁通密度的大小和方向。
在永磁式外置式直線振動發電機中，除永磁體和鐵心部分外，空氣和繞組部分的磁通密度均小于0.2T。
鐵心中心位置磁通密度最大，在不考慮電樞磁場時，鐵心磁通密度沿軸向?qū)ΨQ分布，沿徑向均勻分布。
